Насосные установки для 23-этажного жилого дома в Москве
Москва
Жилые комплексы
Объект:
Жилой дом с инженерными сетями и благоустройством территории: г. Москва, Останкинское, ул. Годовикова, земельный участок 7.
По проекту: 23 этажа, 220 квартир, подземная автостоянка на 44 машиноместа и встроенные нежилые помещения первого этажа.
Поставленная задача:
Обеспечить нужды системы хозяйственно-питьевого и противопожарного водоснабжения.
Решение МФМК:

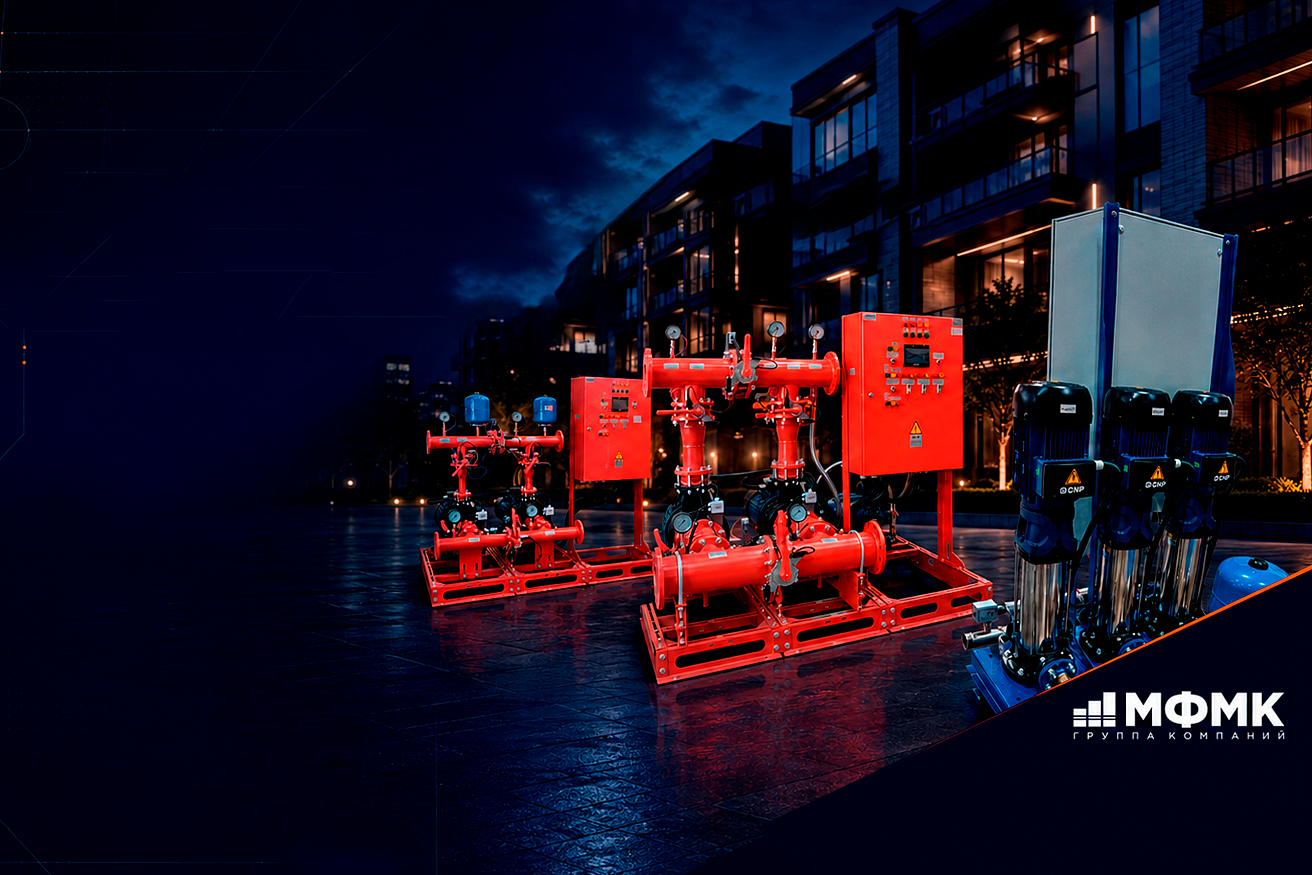

Для объекта предусмотрен комплект насосных установок АЛЬФА STREAM:
— I зона: СПДс 3 CDM 5-12 2,2 кВт, Q=12 м³/ч, H=60 м, 2 рабочих + 1 резервный насос;
— II зона: СПДс 3 CDM 5-17 3 кВт, Q=12 м³/ч, H=92 м, 2 рабочих + 1 резервный насос;
— противопожарное водоснабжение: СПДпс 2 NIS 65-40-315 22 кВт, Q=27 м³/ч, H=95 м, 1 рабочий + 1 резервный насос.
- автоматическое пожаротушение: СПДпжс 2 NIS 150-125-250G 22 кВт + CDM 5-6 1,1 кВт К 200 мм, Q=180 м³/ч, H=25 м, 1 рабочий + 1 резервный насос.
Хозяйственно-питьевые установки работают с ЧРП: пуск и отключение насосов завязаны на требуемое давление, резервный насос включается при аварийном отключении рабочего.
Для противопожарных установок предусмотрены автоматический, ручной и дистанционный режимы. Пуск выполняется от датчиков положения пожарных кранов, устройств дистанционного пуска и с кнопок шкафа управления.
Перед включением пожарного насоса автоматика проверяет давление во внутреннем противопожарном водопроводе. Если давление выше требуемого, пуск откладывается. При пуске пожарного насоса станция хозяйственно-питьевого водоснабжения отключается, а задвижки на обводных линиях водомерного узла открываются по сигналу от шкафа управления насосной установки пожаротушения.
Итог:
Решение объединяет две зоны водоснабжения, отдельный противопожарный контур, автоматическое пожаротушение, резервирование насосов и передачу сигналов на диспетчерский пункт.
